SpringBoot可执行JAR文件启动器 JarLauncher

1 JarLauncher 包来源

在浏览器中输入https://search.maven.org/
单击 Classic Search 链接，跳转到新页面
单击 Advanced Search 链接，跳转到新页面
在 Classname: 输入框输入 org.springframework.boot.loader.JarLauncher
单击SEARCH按钮
直接定位到Maven GA “ org.springframework.boot:spring-boot-loader:2.0.2.RELEASE”
- GroupId: org.springframework.boot
- ArtifactId: spring-boot-loader
- Version: 2.0.2.RELEASE

2 JarLauncher 如何调用执行

官方文档告知了开发人员构建可执行 JAR 的前提，即需要添加 spring-boot-plugin 到 pom.xm 文件中，而该插件默认地被追加到由 https://start.spring.io 构建的 Spring Boot 应用中，因此 first-app-by-gui 项目天然地存在该插件。

当 Spring Boot 应用可执行 JAR 文件被 java -jar 执行时，其命令本身对 JAR 文件是否来自 Spring Boot 插件打包并不感知。换言之，该命令引导的是标准可执行 JAR 文件，而按照 java 官方文档的规定， java -jar 命令引导的具体启动类必须配置 MANIFEST.MF 资源的 Main-Class 属性中。

根据“JAR文件规范”， MANIFEST.MF 资源必须存放在 /META-INF/ 目录下，因此 /META-INF/MANIFEST.MF 如下

Manifest-Version: 1.0

Implementation-Title: first-app-by-gui

Implementation-Version: 0.0.1-SNAPSHOT

Built-By: william

Implementation-Vendor-Id: thinking-in-spring-boot

Spring-Boot-Version: 2.0.2.RELEASE

Main-Class: org.springframework.boot.loader.JarLauncher

Strart-Class: thinkinginspringboot.firstappbygui.FirstAppByGuiApplication

Spring-Boot-Classes: BOOT-INF/classes/

Spring-Boot-Lib: BOOT-INF/lib/

Createed-by: Apache Maven 3.5.0

Build-Jdk: 1.8.0_172

Implementation-URL: https://projects.spring.io/spring-boot/#/spring-boot-start-parent/first-app-by-gui

发现 Main-Class 属性指向的 Class 为 org.springframework.boot.loader.JarLauncher，而该类存放在 org/springframework/boot/loader/ 目录下，而且项目的引导类定义在Start-Class属性中，该属性并非 java 平台标准META-INF/MANIFEST.MF属性。

3 JarLauncher 的实现原理

3.1 准备工作

在正式展开讨论前，需将 first-app-by-gui 工程导入IDEA。
为了便于源码分析，需要将 org.springframework.boot:spring-boot-loader 添加到当前 pom.xml 文件中，并且因为 spring-boot-starter-parent 固化依赖的关系，所以不需要指定版本
由于运行时 spring-boot-loader 存在于 FAT JAR 中，所以 spring-boot-loader 的依赖 scope 为 provided。当IDEA 下载 spring-boot-loader 完毕，单击右侧 maven Projects 按钮，查看是否完成。

3.2 源码分析

在IDEA按下 ctr + shift + n 键，查找 org.springframework.boot.loader.JarLauncher 类。

public class JarLauncher extends ExecutableArchiveLauncher {

	static final String BOOT_INF_CLASSES = "BOOT-INF/classes/";

	static final String BOOT_INF_LIB = "BOOT-INF/lib/";

	public JarLauncher() {
	}

	protected JarLauncher(Archive archive) {
		super(archive);
	}

	@Override
	protected boolean isNestedArchive(Archive.Entry entry) {
		if (entry.isDirectory()) {
			return entry.getName().equals(BOOT_INF_CLASSES);
		}
		return entry.getName().startsWith(BOOT_INF_LIB);
	}

	public static void main(String[] args) throws Exception {
		new JarLauncher().launch(args);
	}

}

明显地发现，BOOT-INF/classes/ 和 BOOT-INF/lib/ 路径分别用 BOOT_INF_CLASSES 和 BOOT_INF_LIB 表示，并且用于 isNestedArchive(Archive.Entry entry) 方法判断，从该方法的实现分析，方法参数 Archive.Entry 对象看似为JAR文件中的资源，比如 application.properties ，不过该对象与 java 标准的 java.util.jar.JarEntry 对象类似，其 name 属性 getName() 方法为 JAR 资源的相对路径。当 application.properties 资源位于 FAT JAR 时，实际的 Archive.Entry#getName() 为 /BOOT-INF/classes/application.properties ，故符合 entry.getName().startWith(BOOT_INF_LIB) 的判断，即 isNestedArchive(Archive.Entry entry) 方法返回 true 。说明 FAT JAR 被解压至文件目录，因此从侧面说明了 Spring Boot 应用能直接通过 java org.springframework.boot.loader.JarLauncher 命令启动的原因。换言之，Archive.Entry 与 java.util.jar.JarEntry 也存在差异，它也可表示文件或目录。实际上，Archive.Entry 存在两种实现，其中一种为 JarFileArchive.JarFileEntry，基于 java.util.jar.JarEntry 实现，表示 FAT JAR 嵌入资源：
```
public class JarFileArchive implements Archive {
    ...
	/**
	 * {@link Archive.Entry} implementation backed by a {@link JarEntry}.
	 */
	private static class JarFileEntry implements Entry {

		private final JarEntry jarEntry;

		JarFileEntry(JarEntry jarEntry) {
			this.jarEntry = jarEntry;
		}

		public JarEntry getJarEntry() {
			return this.jarEntry;
		}

		@Override
		public boolean isDirectory() {
			return this.jarEntry.isDirectory();
		}

		@Override
		public String getName() {
			return this.jarEntry.getName();
		}

	}
}
```
另一种实现则是 ExplodedArchive.FileEntry，基于文件系统：
```
public class ExplodedArchive implements Archive {
    ...
	/**
	 * {@link Entry} backed by a File.
	 */
	private static class FileEntry implements Entry {

		private final String name;

		private final File file;

		FileEntry(String name, File file) {
			this.name = name;
			this.file = file;
		}

		public File getFile() {
			return this.file;
		}

		@Override
		public boolean isDirectory() {
			return this.file.isDirectory();
		}

		@Override
		public String getName() {
			return this.name;
		}

	}
}
```
所以，这也从实现层面证明了 JarLauncher 支持 JAR 和文件系统两种启动方式。

同时，JarLauncher 同样作为引导类，当执行 java -jar 命令时，/META-INF/ 资源的 Main-Class 属性将调用其 main(String[]) 方法，实际上调用的是 JarLauncher#launch(args) 方法，而该方法继承于基类 org.springframework.boot.loader.Launcher ，他们之间的继承关系如下图所示：

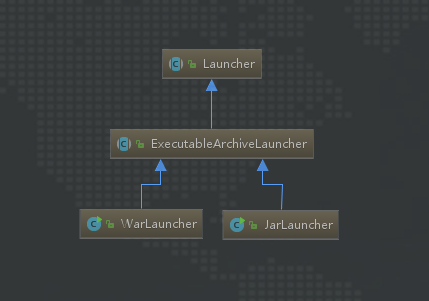

前面也提到，WarLauncher 是可执行 WAR 文件的启动器。

分析 org.springframework.boot.loader.Launcher#launch(java.lang.String[]) 方法实现：

public abstract class Launcher {
	/**
	 * Launch the application. This method is the initial entry point that should be
	 * called by a subclass {@code public static void main(String[] args)} method.
	 * @param args the incoming arguments
	 * @throws Exception if the application fails to launch
	 */
	protected void launch(String[] args) throws Exception {
		JarFile.registerUrlProtocolHandler();
		ClassLoader classLoader = createClassLoader(getClassPathArchives());
		launch(args, getMainClass(), classLoader);
	}
    ...
}

首先执行 JarFile.registerUrlProtocolHandler(String) 方法：

public class JarFile extends java.util.jar.JarFile {
    ...
	private static final String PROTOCOL_HANDLER = "java.protocol.handler.pkgs";

	private static final String HANDLERS_PACKAGE = "org.springframework.boot.loader";
    ...
	/**
	 * Register a {@literal 'java.protocol.handler.pkgs'} property so that a
	 * {@link URLStreamHandler} will be located to deal with jar URLs.
	 */
	public static void registerUrlProtocolHandler() {
		String handlers = System.getProperty(PROTOCOL_HANDLER, "");
		System.setProperty(PROTOCOL_HANDLER, ("".equals(handlers) ? HANDLERS_PACKAGE
				: handlers + "|" + HANDLERS_PACKAGE));
		resetCachedUrlHandlers();
	}

	/**
	 * Reset any cached handlers just in case a jar protocol has already been used. We
	 * reset the handler by trying to set a null {@link URLStreamHandlerFactory} which
	 * should have no effect other than clearing the handlers cache.
	 */
	private static void resetCachedUrlHandlers() {
		try {
			URL.setURLStreamHandlerFactory(null);
		}
		catch (Error ex) {
			// Ignore
		}
	}
}

JarFile.registerUrlProtocolHandler() 方法利用了 java.net.URLStreamHandler 扩展机制，其实现由 java.net.URL#getURLStreamHandler 提供：

public final class URL implements java.io.Serializable {
    ...
    public static void setURLStreamHandlerFactory(URLStreamHandlerFactory fac) {
        synchronized (streamHandlerLock) {
            if (factory != null) {
                throw new Error("factory already defined");
            }
            SecurityManager security = System.getSecurityManager();
            if (security != null) {
                security.checkSetFactory();
            }
            handlers.clear();
            factory = fac;
        }
    }
    ...
	/**
     * Returns the Stream Handler.
     * @param protocol the protocol to use
     */
    static URLStreamHandler getURLStreamHandler(String protocol) {

        URLStreamHandler handler = handlers.get(protocol);
        if (handler == null) {

            boolean checkedWithFactory = false;

            // Use the factory (if any)
            if (factory != null) {
                handler = factory.createURLStreamHandler(protocol);
                checkedWithFactory = true;
            }

            // Try java protocol handler
            if (handler == null) {
                String packagePrefixList = null;

                packagePrefixList
                    = java.security.AccessController.doPrivileged(
                    new sun.security.action.GetPropertyAction(
                        protocolPathProp,""));
                if (packagePrefixList != "") {
                    packagePrefixList += "|";
                }

                // REMIND: decide whether to allow the "null" class prefix
                // or not.
                packagePrefixList += "sun.net.www.protocol";

                StringTokenizer packagePrefixIter =
                    new StringTokenizer(packagePrefixList, "|");

                while (handler == null &&
                       packagePrefixIter.hasMoreTokens()) {

                    String packagePrefix =
                      packagePrefixIter.nextToken().trim();
                    try {
                        String clsName = packagePrefix + "." + protocol +
                          ".Handler";
                        Class<?> cls = null;
                        try {
                            cls = Class.forName(clsName);
                        } catch (ClassNotFoundException e) {
                            ClassLoader cl = ClassLoader.getSystemClassLoader();
                            if (cl != null) {
                                cls = cl.loadClass(clsName);
                            }
                        }
                        if (cls != null) {
                            handler  =
                              (URLStreamHandler)cls.newInstance();
                        }
                    } catch (Exception e) {
                        // any number of exceptions can get thrown here
                    }
                }
            }

            synchronized (streamHandlerLock) {

                URLStreamHandler handler2 = null;

                // Check again with hashtable just in case another
                // thread created a handler since we last checked
                handler2 = handlers.get(protocol);

                if (handler2 != null) {
                    return handler2;
                }

                // Check with factory if another thread set a
                // factory since our last check
                if (!checkedWithFactory && factory != null) {
                    handler2 = factory.createURLStreamHandler(protocol);
                }

                if (handler2 != null) {
                    // The handler from the factory must be given more
                    // importance. Discard the default handler that
                    // this thread created.
                    handler = handler2;
                }

                // Insert this handler into the hashtable
                if (handler != null) {
                    handlers.put(protocol, handler);
                }

            }
        }

        return handler;

    }
    ...
}

以上方法实现较为复杂，简言之，URL 的关联协议（Protocol）对应一种 URLStreamHandler 实现类，JDK 默认支持文件（file）、HTTP、JAR 的协议，故JDK内建了对应协议的实现。这些实现类均存放 sun.net.www.protocol 包下，并且类名必须为 Handler，其类全名模式为 sun.net.www.protocol.${protocol}.Handler,其中${protocol}表示协议名，常见如下：

File: sun.net.www.protocol.file.Handler
JAR: sun.net.www.protocol.jar.Handler
HTTP: sun.net.www.protocol.http.Handler
HTTPS: sun.net.www.protocol.https.Handler
FTP: sun.net.www.protocol.ftp.Handler

以上均为 java.net.URLStreamHandler 实现类，换言之，如果需要扩展，则继承 URLStreamHandler 类为必选项，通常配置（java.lang.System#getProperties）java.protocol.handler.pkgs，追加 URLStreamHandler 实现类 package，多个 package 以竖线分割。因此 JarFile.registerUrlProtocolHandler()方法将 package org.springframework.boot.loader 追加到 java 系统属性 java.protocol.handler.pkgs 中。也就是说 org.springframework.boot.loader 包下存在协议对应的 Handler 类，即 org.springframework.boot.loader.jar.Handler，按照类名模式，其实现协议为 JAR 。令人疑惑的是，JAR 协议不是内建实现了吗？它是如何覆盖的呢？请注意 java.net.URL#getURLStreamHandler(String)方法的实现，其处理器包名先读取 Java 系统属性 java.protocol.handler.pkgs，无论是否存在，再追加 sun.net.www.protocol 包，所以 JDK 内建实现是默认实现，故org.springframework.boot.loader.jar.Handler 可覆盖 sun.net.www.protocol.jar.Handler。当Spring Boot FAT JAR 被 java -jar 命令引导时，其内部的 JAR 文件无法被内建实现 sun.net.www.protocol.jar.Handler 当作 Class Path，故需要替换实现。

下一步执行 createClassLoader(List) 方法

创建 ClassLoader，其中 getClassPathArchives() 方法返回值作为参数:

public abstract class Launcher {
    ...
	protected abstract List<Archive> getClassPathArchives() throws Exception;
    ...
}

该方法为抽象方法，具体实现由子类 ExecutableArchiveLauncher 提供：

public abstract class ExecutableArchiveLauncher extends Launcher {
    ...
    @Override
	protected List<Archive> getClassPathArchives() throws Exception {
		List<Archive> archives = new ArrayList<>(
				this.archive.getNestedArchives(this::isNestedArchive));
		postProcessClassPathArchives(archives);
		return archives;
	}
   ...
   protected abstract boolean isNestedArchive(Archive.Entry entry);
   ...
}

同样，isNestedArchive(Archive.Entry) 方法需要由子类 JarLauncher 或 WarLauncher 实现，以 JarLauncher 为例：

public class JarLauncher extends ExecutableArchiveLauncher {
    ...
    @Override
	protected boolean isNestedArchive(Archive.Entry entry) {
		if (entry.isDirectory()) {
			return entry.getName().equals(BOOT_INF_CLASSES);
		}
		return entry.getName().startsWith(BOOT_INF_LIB);
	}
    ...
}

该方法又回到了前文的讨论，即过滤 Archive.Entry 实例是否匹配 BOOT/INF/classes/ 的名称或 BOOT-INF/lib/ 的名称前缀。换句话说，无论Archive.Entry 的实现类是 JarFileArchive.JarFileEntry 还是ExplodedArchive.FileEntry，只要它们的名称符合以上路径即可，故 getClassPathArchives() 返回值取决于 archive 属性的内容：

public abstract class ExecutableArchiveLauncher extends Launcher {

    private final Archive archive;

    public ExecutableArchiveLauncher() {
		try {
			this.archive = createArchive();
		}
		catch (Exception ex) {
			throw new IllegalStateException(ex);
		}
	}
    ...
}

该 archive 属性来源于父类的 Launcher 的 createArchive() 方法：

public abstract class Launcher {
   ...
   protected final Archive createArchive() throws Exception {
		ProtectionDomain protectionDomain = getClass().getProtectionDomain();
		CodeSource codeSource = protectionDomain.getCodeSource();
		URI location = (codeSource != null ? codeSource.getLocation().toURI() : null);
		String path = (location != null ? location.getSchemeSpecificPart() : null);
		if (path == null) {
			throw new IllegalStateException("Unable to determine code source archive");
		}
		File root = new File(path);
		if (!root.exists()) {
			throw new IllegalStateException(
					"Unable to determine code source archive from " + root);
		}
		return (root.isDirectory() ? new ExplodedArchive(root)
				: new JarFileArchive(root));
	}
}

此处主要通过当前 Launcher 所在的介质，判断是否为 JAR 归档文件实现（JarFileArchive）或解压目录实现（ExplodeArchive）,不过该方法为final实现，因此其子类 JarLauncher 或 WarLauncher 均继承该实现。获取当前 Spring Boot FAT JAR 或解压其内容后。

下一步调用实际的引导类 launch(String[], String, ClassLoader) 方法

public abstract class Launcher {
    ...
    protected void launch(String[] args, String mainClass, ClassLoader classLoader)
			throws Exception {
		Thread.currentThread().setContextClassLoader(classLoader);
		createMainMethodRunner(mainClass, args, classLoader).run();
	}
    ...
    protected MainMethodRunner createMainMethodRunner(String mainClass, String[] args,
			ClassLoader classLoader) {
		return new MainMethodRunner(mainClass, args);
	}
    ...
}

该方法的实际执行者为 MainMethodRunner#run() 方法：

public class MainMethodRunner {

    private final String mainClassName;

	private final String[] args;

	/**
	 * Create a new {@link MainMethodRunner} instance.
	 * @param mainClass the main class
	 * @param args incoming arguments
	 */
	public MainMethodRunner(String mainClass, String[] args) {
		this.mainClassName = mainClass;
		this.args = (args != null ? args.clone() : null);
	}

	public void run() throws Exception {
		Class<?> mainClass = Thread.currentThread().getContextClassLoader()
				.loadClass(this.mainClassName);
		Method mainMethod = mainClass.getDeclaredMethod("main", String[].class);
		mainMethod.invoke(null, new Object[] { this.args });
	}
}

MainMethodRunner 对象需要关联 mainClass 及 main 方法参数 args，而 mainClass 来自 ExecutableArchiveLauncher#getMainClass() 方法：

public abstract class ExecutableArchiveLauncher extends Launcher {
    ...
    @Override
	protected String getMainClass() throws Exception {
		Manifest manifest = this.archive.getManifest();
		String mainClass = null;
		if (manifest != null) {
			mainClass = manifest.getMainAttributes().getValue("Start-Class");
		}
		if (mainClass == null) {
			throw new IllegalStateException(
					"No 'Start-Class' manifest entry specified in " + this);
		}
		return mainClass;
	}
}

类名称来自 /META-INF/MANIFEST.MF 资源中的 Start-Class 属性，其子类并未覆盖该方法的实现，故无论 JAR 是 WAR，读取 Spring Boot 启动类均来自此属性。获取 mainClass 之后，MainMethodRunner#run() 方法将读取 mainClass 类中的 main(String[]) 方法，并且作为静态方法调用。因此，JarLauncher 实际上是同进程内调用 Start-Class类的 main(String[]) 方法，并且在启动前准备好 Class Path。

同理，WarLauncher 大部分实现逻辑与 JarLauncher 类似。

WarLauncher 和 JarLauncher 差异性讨论

二者均继承于 ExecutableArchiveLauncher，并使用 JarFileArchive 和 ExplodedArchive 分别管理归档和解压目录两种资源，其主要区别在于项目类文件和 JAR Class Path 路径的不同

public class WarLauncher extends ExecutableArchiveLauncher {

	private static final String WEB_INF = "WEB-INF/";

	private static final String WEB_INF_CLASSES = WEB_INF + "classes/";

	private static final String WEB_INF_LIB = WEB_INF + "lib/";

	private static final String WEB_INF_LIB_PROVIDED = WEB_INF + "lib-provided/";

	public WarLauncher() {
	}

	protected WarLauncher(Archive archive) {
		super(archive);
	}

	@Override
	public boolean isNestedArchive(Archive.Entry entry) {
		if (entry.isDirectory()) {
			return entry.getName().equals(WEB_INF_CLASSES);
		}
		else {
			return entry.getName().startsWith(WEB_INF_LIB)
					|| entry.getName().startsWith(WEB_INF_LIB_PROVIDED);
		}
	}

	public static void main(String[] args) throws Exception {
		new WarLauncher().launch(args);
	}

}

根据前面讨论，可以确定的是， WEB-INF/classes/ 、WEB-INF/lib 和 WEB-IN/lib-provided/ 均为 WarLauncherClassLoader 的 Class Path。其中 WEB-INF/classes/ 和 WEB-INF/lib 是传统的Servlet应用的Class Path 路径，而 WEB-INF/lib-provided/ 属于 Spring Boot WarLauncher 定制实现，那么是否意味着其路径存放Maven依赖 scope:provided 的 JAR 呢？回顾 first-app-by-gui 项目，其中 scope 是 provided 的直接依赖为 org.springframework.boot:spring-boot-loader，因此，可将当前 pom.xml 文件的 packaging 元素从 jar 调整为 war，改变当前 Spring Boot 项目打包归档类型：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>thinking-in-spring-boot</groupId>
    <artifactId>first-app-by-gui</artifactId>
    <version>0.0.1-SNAPSHOT</version>
    <name>first-app-by-gui</name>
    <description>第一个 Spring Boot App 项目</description>
    <packaging>war</packaging>
    ...
</project>

相比 FAT JAR 的解压目录，WAR 增加了 WEB-INF/lib-provided，并且该目录仅由一个 JAR 文件，即spring-boot-loader-2.0.2.RELEASE.jar，由此证明 WEB-INF/lib-provided 目录存放的是 scope:provided 的 JAR 文件。不过 spring-boot-loader 如此以上目录结构意图是什么呢？前面提到，传统的 Servlet 应用的 Class Path 路径仅关注 WEB-INF/classes/ 和 WEB-INF/lib 目录，因此，WEB-IN/lib-provided/ 中的 JAR 将被 Servlet 容器忽略，如 servlet API，该 API 由 Servlet 容器提供。因此设计的好处在于，打包后的 WAR 文件能在 Servlet 容器中兼容运行。总而言之，打包 WAR 文件是一种兼容措施，即被 WarLauncher 启动，又能兼容 Servlet 容器环境。换言之，WarLauncher 与 JarLauncher 并无本质差别，所以建议 Spring Boot 应用使用非传统 Web 部署时，尽可能地使用 JAR 归档方式。因此，以上 JAR 和 WAR 归档应用均为 Spring Boot 独立运行。

4 参考文献

[1] 小马哥. Spring Boot 编程思想（核心篇）

可执行JAR文件启动器

1 JarLauncher 包来源

2 JarLauncher 如何调用执行

3 JarLauncher 的实现原理

3.1 准备工作

3.2 源码分析

4 参考文献

CATALOG

FEATURED TAGS

FRIENDS
